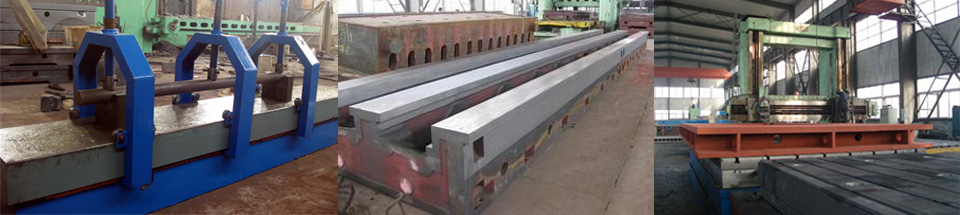

鑄鐵平臺用途、鑄鐵平臺材質、鑄鐵平臺詳細參數表格
鑄鐵平臺的用途：鑄鐵平臺可以用于檢驗機械零件平面度、平行度、直線度等形位公差的測量基準，也可用于jingmi零件的劃線和測量、實驗、鉚焊、焊接、基礎、工作臺等，鑄鐵平臺工作面采用刮研工藝，工作面可以設計圓孔、長方孔、方孔、T型槽、U型槽、V型槽。
鑄鐵平臺材質：高強度鑄鐵HT200——300，經過兩次人工處理(人工退火600度——700度和自
然時效2——3年)使用該產品的精度穩定，耐磨性能好。
鑄鐵平臺技術參數： 材質：HT200-300
鑄鐵平臺按國家GB7947-1999標準制造。
鑄鐵平臺精度等級有0、1、2、3、級及精刨。
鑄鐵平臺結構：制成筋板式和箱體式，工作面有長方形、正方形或圓形。工作面采用刮削工藝，工作面上可加工V形、T形、U形槽和圓孔、長孔等。
鑄鐵平臺規格：(特殊規格可以按用戶要求設計生產)
①100mm×200mm-------------400mm×400mm(本規格適用于研磨壓砂鑄鐵平臺)精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm(本規格適用于人工刮研鑄鐵平臺)精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm(本規格適用于人工刮研鑄鐵平臺)精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
規格 |
精度等級 |
規格 |
精度等級 |
||||||||
|
0級 |
1級 |
2級 |
3級 |
精刨 |
0級 |
1級 |
2級 |
3級 |
精刨 |
||
|
100×100 |
4 |
8 |
26 |
|
|
2500×2500 |
|
|
72 |
180 |
270 |
|
200×100 |
5 |
10 |
20 |
|
|
3000×1000 |
|
|
|
168 |
248 |
|
200×200 |
5 |
10 |
20 |
|
|
3000×1500 |
|
|
|
174 |
154 |
|
300×200 |
6 |
12 |
24 |
|
|
3000×2000 |
|
|
|
184 |
275 |
|
300×300 |
6 |
12 |
24 |
|
|
3000×2500 |
|
|
|
186 |
276 |
|
400×300 |
6 |
12 |
24 |
|
|
3000×3000 |
|
|
|
210 |
300 |
|
400×400 |
6 |
12 |
24 |
|
|
4000×1000 |
|
|
|
210 |
300 |
|
500×300 |
6 |
12 |
24 |
|
|
4000×1500 |
|
|
|
210 |
300 |
|
500×500 |
7 |
14 |
28 |
|
|
4000×2000 |
|
|
|
219 |
310 |
|
600×400 |
7 |
14 |
28 |
|
|
4000×2500 |
|
|
|
228 |
340 |
|
600×500 |
7 |
14 |
28 |
|
|
4000×3000 |
|
|
|
240 |
360 |
|
800×500 |
8 |
16 |
32 |
80 |
|
5000×1500 |
|
|
|
249 |
370 |
|
800×600 |
8 |
16 |
32 |
80 |
|
5000×2000 |
|
|
|
255 |
375 |
|
900×600 |
8 |
16 |
32 |
80 |
|
5000×2500 |
|
|
|
264 |
390 |
|
1000×750 |
9 |
18 |
36 |
90 |
|
5000×3000 |
|
|
|
287 |
420 |
|
1000×1000 |
10 |
20 |
39 |
96 |
|
6000×1500 |
|
|
|
287 |
420 |
|
1200×1000 |
|
20 |
39 |
96 |
|
6000×2000 |
|
|
|
293 |
430 |
|
1500×1000 |
|
24 |
48 |
120 |
|
6000×2500 |
|
|
|
300 |
450 |
|
1500×1500 |
|
25 |
50 |
125 |
|
6000×3000 |
|
|
|
308 |
460 |
|
2000×1000 |
|
26 |
52 |
129 |
|
8000×1500 |
|
|
|
366 |
500 |
|
2000×1500 |
|
|
56 |
140 |
|
8000×2000 |
|
|
|
370 |
520 |
|
2000×2000 |
|
|
60 |
152 |
230 |
8000×2500 |
|
|
|
375 |
530 |
|
2500×1500 |
|
|
64 |
152 |
230 |
8000×3000 |
|
|
|
382 |
570 |
|
2500×2000 |
|
|
68 |
168 |
248 |
|
|
|
|
|
|
