簡介：對夾式手柄蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。

　　對夾式手柄蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。對夾式手柄蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。對夾式手柄蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

　　注：Note：

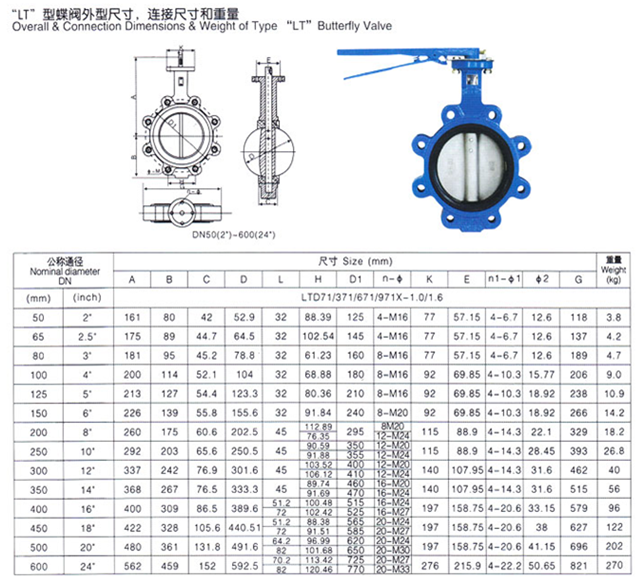

　　DN50(2")～600(24")“LT”型蝶閥分別適用于PNl.O/PNl.6MPa~種壓力級，表中每格有兩個尺寸的分別表示PNl.O/PNl.6MPa二種壓力級連接尺寸，與閥門連接的管法蘭。

　　連接尺寸參照法蘭連接尺寸表。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等傳動裝置..

　　“LT”型蝶閥的結構、性能、零件的材質與“A”型均相同，區別在于“A”型可通過雙頭螺栓(或加長六角螺栓)對夾連接在兩管法蘭之間(卻對夾式)。

　　“LT”型除通過兩普通六角螺拴連接在兩管路之間外，還可以安裝在管端(即摹夾式)作為排空閥使用，但需在訂貨合同中注明管端使用。
